| Jaeger Regulation realizza regolatori elettronici su specifiche del
cliente.
Le applicazioni finora sviluppate includono:
Sonde elettroniche di pressione e combinate pressione/temperatura |
 |
APPLICAZIONI
Tastiera sensitiva, destinata in particolare al comando di elettrodomestici
a controllo elettronico:
- Piani cottura vetroceramici
- Forni elettrici
- Lavatrici / lavastoviglie
- Cappe aspiranti
- Vasche idromassaggio / docce
- In generale, ovunque si desideri un controllo a tasti senza parti
in movimento posto in ambiente stagno e/o protetto da usura, vandalismi,
intemperie; ovunque ragioni tecniche o di design impongano o consiglino
un controllo su una superficie priva di fori.
CARATTERISTICHE TECNICHE
Il principio di funzionamento della tastiera è basato sulla
variazione di livello di un campo radio-elettrico e include quindi una
funzione "emissione" e una funzione "ricezione".
Ogni tasto della tastiera comprende un emettitore / recettore HF.
Il segnale è modificato al momento dell’applicazione di un polpastrello
per un tempo prestabilito dal fabbricante (standard 250 ms) dal campo magnetico
naturale del corpo umano.
Un microprocessore effettua una scansione regolare dell'insieme dei tasti con lo scopo di individuare per ciascuno degli stessi, la presenza o meno delle variazioni di livello del segnale e quindi la "pressione" sul tasto.
Nel caso di un comando per piano di cottura vetroceramico i livelli
di potenza sono da 1 a 9.
Modo di regolazione: cronoproporzionale (1=1 ciclo acceso, 8 cicli
spento; 9=sempre acceso)
Base dei tempi: standard 20 sec. / 40 sec.
DISPOSITIVI DI SICUREZZA
- Salvaguardia programmazione per interruzioni inferiori a 10 sec.
- Arresto totale nel caso venga superata la temperatura di 90°C
(interna del piano)
- Arresto totale nel caso vengano toccati simultaneamente 2 tasti
- Un tasto "chiave" permette il blocco della programmazione e l'uso
involontario del
piano di cottura.
TEMPERATURA D'UTILIZZO
Standard da 0 a 85°C
Su richiesta da 0 a 125°C
CARATTERISTICHE ELETTRICHE
Alimentazione 230VAC + 10 - 15V (50 / 60 Hertz)
Uscita su relais unipolari
Collegamento: faston maschi 6,3 mm
Potenza massima per posizione: 2200W
Altre potenze a richiesta
E’ incorporata un’estensione di comando (con spia di segnalazione) di uno o due fuochi a doppia resistenza.
CONFORMITA' ALLE NORME
I prodotti sono conformi alle direttive europee relative ad apparecchi
di classe I.
Compatibilità elettromagnetica secondo le direttive e norme
Ce in funzione dell'applicazione.
Possono essere previsti 1 o più timer da 1 a 99 minuti per permettere
l'arresto automatico della cottura e la segnalazione di fine cottura a
mezzo di segnale sonoro.
INSTALLAZIONE
Non necessita incollaggio o fissaggio su vetro / plastica.
E' sufficiente il contatto di molle (previste in fabbricazione) per
assicurare un perfetto funzionamento.
NOTA BENE
In relazione al principio di funzionamento il prodotto non necessita
di regolazione in opera sia durante la fabbricazione dell'elettrodomestico
sia in fase d'installazione.
Non è sensibile alle variazioni di luminosità (come accade
con le tastiere a risposta ottica) o alla velocità di avvicinamento
della mano (come accade con le tastiere capacitive).

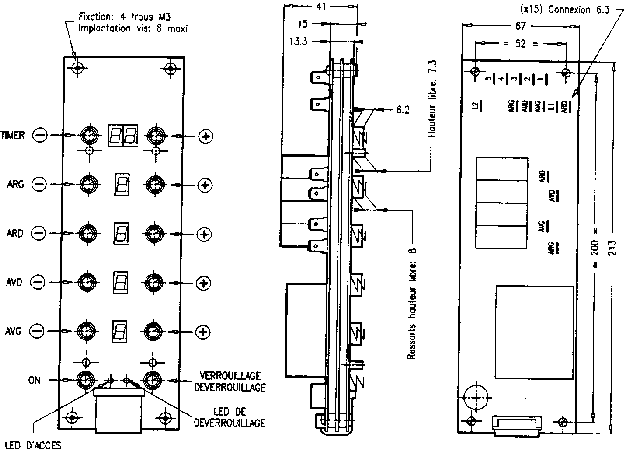

QUOTE DI INGOMBRO
TCG1 (regolatori di temperatura per convettori elettrici a norme
EDF)
APPLICAZIONE
Termostato elettronico realizzato per la regolazione di:
- convettori elettrici
- radiatori elettrici
- convettori / radiatori
- convettori / accumulatori
CARATTERISTICHE TECNICHE
Termostato elettronico ad azione cronoproporzionale, equipaggiato con
una sonda a termistore - NTC - con protezione termoplastica (classe II)
valore 100 Kohm a 25°C.
- Campo di regolazione: 7 ÷ 30°C
- Banda proporzionale: 1°K per un regime di marcia compreso
tra il 20 e l'80%
- Base dei tempi: 41 secondi
- Differenziale dinamico: inferiore a 0,5°K a regime impostato
- Comando a mezzo filo pilota su 4 regimi: confort - ridotto - antigelo
- off.
- I regimi ridotto e antigelo sono esclusi nel caso di impostazione
a 7°C
- Regime ridotto: riduzione di 3,5 ± 0,5K (rispetto alla temperatura
impostata) sui valori da 16 a 24°C
- Regime antigelo: 7 ± 3°C
- Arresto da -20 a +70°C
TEMPERATURA AMBIENTE AMMISSIBILE
- In funzionamento: da -20 a + 70°C
- In stoccaggio: da -40 a +105°C
- Grado di protezione IP 00
- Potenza (consumo): 100 mw
- N° dei cicli di manovra del potenziometro di regolazione: 10.000
- Massa: 115 g
POTERE DI INTERRUZIONE
- Uscita su triac isolato dal dissipatore
- Tensione d'alimentazione 230V + 10-15% (50 o 60 hertz)
- Potenze comandate:
minimo 400W
massimo 2000W
di punta 2300W
Altre potenze su richiesta.
CONFORMITA' ALLE NORME
- La serie TCG1 è conforme alle direttive Ce sulla bassa tensione.
- Compatibilità elettromagnetica: conforme a norme Ce in funzione
dell'applicazione.
- Regolatore elettronico e sonda incorporabile in apparecchi di classe
II.
- Compatibile con marchio "ELEXENCE".
Questi apparecchi sono destinati ad assicurare funzioni di regolazione.
Se necessario bisogna prevedere sistemi di sicurezza indipendenti quali
termostati a distanza, termostati bimetallici automatici o a riarmo manuale.
- Opzioni: Potenziometro di regolazione a distanza.
Spie di funzionamento.
PRESENTAZIONE
- Dimensioni 137 X 40 X 40,5 mm.
- Regolazione con potenziometro dotato di asse Ø 6 con ribasso
4,6 mm
- Rotazione angolare: 270°
- Fissaggio con 2 viti Ø 4 - interasse 28 mm
- Cablaggio su faston maschi 6,3 mm.

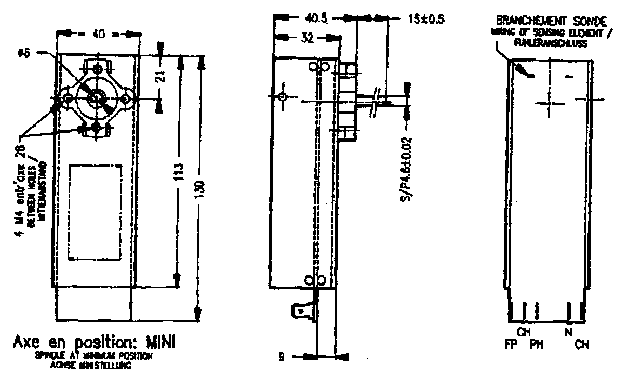

QUOTE DI INGOMBRO

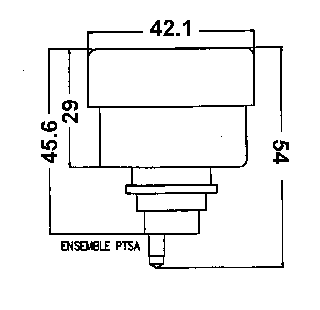

PTSA (sonda combinata di pressione e temperatura)
APPLICAZIONE
Sensore elettronico di pressione e temperatura, concepito particolarmente
per assicurare un controllo preciso e l'eventuale visualizzazione dei
valori di pressione e temperatura su circuiti
idraulici, in particolare caldaie e apparecchi similari.
CARATTERISTICHE TECNICHE
A) PRESSIONE
- Pressione d'utilizzo : 0,5 ÷ 5 bar
- Pressione minima di funzionamento : 0,25 bar
- Pressione massima ammessa : 7,5 bar
- Fluidi controllabili : acqua, acqua + antigelo
- Sensitività : 0,55 V/bar
- Linearità : ± 2%
- Offset a 0 bar = 1,125 V
- Deriva in temperatura : 0,15% per °K
(L'aumento della temperatura ambiente ha come effetto una diminuzione
del valore del
segnale d'uscita. Es.: con una temperatura d'acqua di 70°C
e una pressione di 1.25 bar a temperatura ambiente di 20°C il
valore del segnale è di 1,81 V.
Per una temperatura ambiente di 50°C il valore
del segnale sarà di 1,78 V).
B) TEMPERATURA
- Temperatura stoccaggio : - 15 ÷ 85°C
- Temperatura d'utilizzo : 5 ÷ 100°C
- Sensore : Termistore NTC 10Kohm ± 2 %
- Tempo di risposta : £ 2 s
C) CARATTERISTICHE ELETTRICHE
- Alimentazione: 5 V ± 1%
- Tensione Max : 10,5 V
- Corrente d'ingresso nominale : 8mA
- Corrente d'ingresso max : 14mA
- Corrente d'uscita max : 5mA
- Tensione d'uscita : 1 ÷ 4 V (Uscite 4 ÷ 20mA
opp. 0 ÷ 10 V su richiesta)
- Protezione da corto circuito
- Taratura: 1,4 V - 0,5 bar
2,5 V - 2,5 bar
- Rigidità dielettrica : 1500 V AC/500 V DC
- Indice di protezione : IP 43
PRESENTAZIONE
- Corpo Ø 43mm realizzato in Poliammide + fibra di vetro
- Raccordo: standard con O ring. altri su richiesta
- Membrana in acciaio Inox elettrosaldata
- Sensore di temperatura con presa in ottone.
VANTAGGI
Questo nuovo sensore concepito e fabbricato da Jaeger Regulation raggruppa
due misure in una sola sonda con un modesto ingombro.
- Misura precisa della pressione con possibilità di visualizzazione;
funzione di sicurezza in caso mancanza acqua
in caldaia o superamento pressione massima ammessa.
- Misura precisa della temperatura, con possibilità di visualizzazione,
che permette la gestione termica della caldaia; eventuale sicurezza
di sovratemperatura.
CARATTERISTICHE COSTRUTTIVE
| Corpo : PA66 caricato al 30% con fibra di vetro
Sonda di temperatura : ottone Membrana pressione : Inox spessore 0,15mm elettrosaldata Massa : 30g Connettore : 4 fili con RAST 2.5 Raccordo : secondo interfaccia cliente |
 |
 |
Posizione di utilizzo : secondo prescrizione cliente
Fissaggio : con spina Raccordo elettrico : RAST 2.5 JST Tenuta : con giunto torico (O-ring) Schema di collegamento elettrico :
|
| - Nome e marchio del produttore
- Modello - Data di fabbricazione - Caratteristiche di utilizzo |
 |
