APPLICAZIONI  Termostato industriale in scatola in zamak verniciato per controllo temperatura di:  Stalle  Serre  Cabine di verniciatura  Celle frigorifere o climatizzate  Generatori termici  Macchine per l'industria alimentare  Forni e stufe

CARATTERISTICHE TECNICHE
Funzionamento a dilatazione di liquido
Misura della temperatura tramite:
sensore a spirale fissato a lato della scatola (KA, KAE)
bulbo con capillare in rame protetto in guaina inox (KE, KP)
a canna diretta con guaina (KC, KD)

Microinterruttore inversore unipolare con contatti bimetallici in argento/ossido di cadmio

Portata contatti:

in circuito ohmico puro:  16A/250V 50Hz

in circuito induttivo con cosj=0.6  2.5A/250V 50Hz

Rigidità dielettrica:
2000V tra contatti chiusi e terra
  800V tra contatti aperti

Contatti elettrici a vite.
Faston 1 e 2 - interruzione al salire della temperatura
Faston 1 e 4 - interruzione al calare della temperatura
Faston di terra

PRESENTAZIONE
Termostato in scatola in zamak verniciato.

Coperchio trasparente in makrolon per i modelli stagni (KAE, KE, KD)
Grado di protezione: IP55
In questi apparecchi la manopola di regolazione può essere azionata solo previa rimozione del coperchio

Coperchio in zamak per i modelli KA, KC, KP
Grado di protezione: IP44
In questi apparecchi la manopola di regolazione è sempre accessibile.

Uscita cavi attraverso pressacavi, diametro 10-12 mm
Regolazione della temperatura tramite manopola
Massa: da 800 a 1050 g

GUIDA ALLA SCELTA

ARTICOLO	TIPO	PROTEZIONE	TEMPERATURA MASSIMA DEL CORPO (°C)	GAMMA DI REGOLAZIONE
KP	bulbo e capillare	protetto	110	5 gamme da -20°C a +320°C
KE	bulbo e capillare	stagno	80	5 gamme da -20°C a +320°C
KA	ambiente	protetto	110	2 gamme da +2°C a +110°C
KAE	ambiente	stagno	80	1 gamma da +2°C a +50°C
KC	a canna diretta	protetto	110	2 gamme da +2°C a +220°C
KD	a canna diretta	stagno	80	2 gamme da +2°C a +180°C

TABELLA CARATTERISTICHE ARTICOLI KA/KAE (TERMOSTATI AMBIENTE)

ARTICOLO	GAMMA DI REGOLAZIONE (°C)	DIFFERENZIALE (°C)	TEMPERATURA MASSIMA ALLA SPIRALE (°C)	ALLESTIMENTO	NOTE
KA 01.01	+2/+50	1	56	standard	coperchio in zamak
KA 02.01	+30/+110	2	110	standard	coperchio in zamak
KAE 01.01	+2/+50	1	56	standard	coperchio in makrolon trasparente
KAE 01.11	+2/+50	1	56	a richiesta	coperchio in makrolon trasparente

QUOTE DI INGOMBRO:

TABELLA CARATTERISTICHE ARTICOLI KP/KE (TERMOSTATI A BULBO E CAPILLARE)

SENZA SPIA, COPERCHIO IN ZAMAK	SENZA SPIA, COPERCHIO IN MAKROLON	CON SPIA, COPERCHIO IN MAKROLON	LUNGHEZZA CAPILLARE (mm)	GAMMA DI REGOLAZIONE (°C)	DIFFERENZIALE (°C)	TEMPERATURA MASSIMA AL BULBO (°C)	LUNGHEZZA BULBO (mm)
KP 01.01	KE 01.01	KE 01.11	2000	-20/+60	2	70	133
KP 01.02	KE 01.02	KE 01.12	3000	-20/+60	2	70	133
KP 02.01	KE 02.01	KE 02.11	2000	+10/+90	2	105	119
KP 02.02	KE 02.02	KE 02.12	3000	+10/+90	2	105	119
KP 03.01	KE 03.01	KE 03.11	2000	+20/+140	3	155	107
KP 03.02	KE 03.02	KE 03.12	3000	+20/+140	3	155	107
KP 04.01	KE 04.01	KE 04.11	2000	+50/+220	4	235	79
KP 04.02	KE 04.02	KE 04.12	3000	+50/+220	4	235	79
KP 05.01	KE 05.01	KE 05.11	2000	+50/+320	6	320	63
KP 05.02	KE 05.02	KE 05.12	3000	+50/+320	6	320	63

QUOTE DI INGOMBRO:

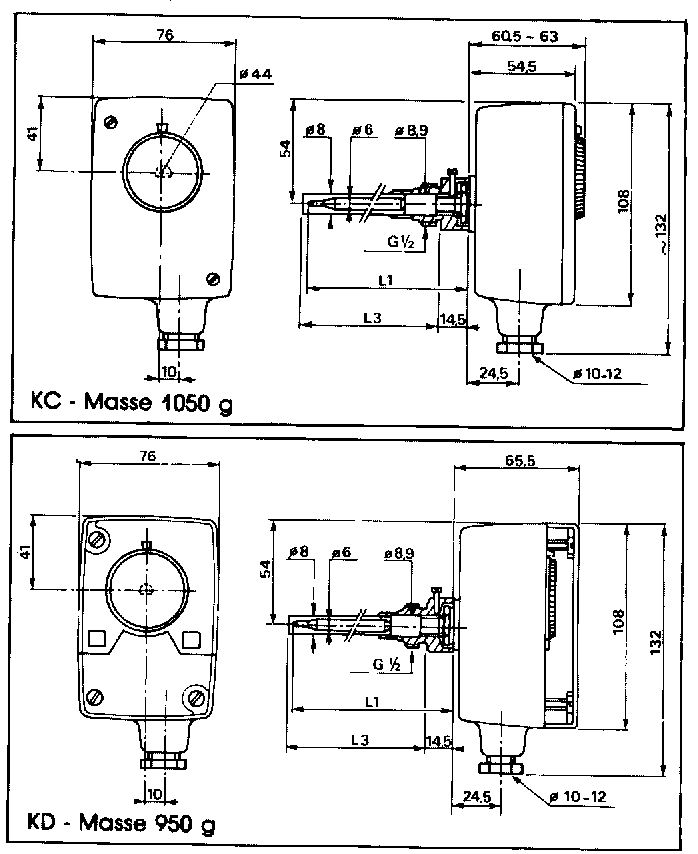

TABELLA CARATTERISTICHE ARTICOLI KC/KD (TERMOSTATI A CANNA DIRETTA)

ARTICOLO	GAMMA DI REGOLAZIONE (°C)	DIFFERENZIALE (°C)	TEMP. MAX. BULBO (°C)	TEMP. MAX. CORPO (°C)	INGOMBRI: QUOTA L1 (mm)	INGOMBRI: QUOTA L3 (mm)
KC 01.01	+20/+140	3	155	110	139.5	134
KC 02.01	+50/+220	4	235	110	111.5	106
KD 01.01	+20/+140	3	155	80	139.5	134
KD 02.01	+50/+180	3	190	80	132.5	134
KD 1.11	+20/+140	3	155	80	139.5	134
KD 02.11	+50/+180	3	190	80	132.5	134
