Termostati TSLA/TSLM

Questi termostati a sicurezza positiva, limitatori di temperatura, possono essere facilmente installati all'interno di qualunque apparecchiatura termica, tenuto conto del loro minimo ingombro.
La fabbricazione automatizzata consente di ottenere un eccellente rapporto  qualità-prezzo.
La grande affidabilità e l'eccellente precisione ne fanno un apparecchio particolarmente performante che assicura, anche nel caso di rottura del capillare, la messa in sicurezza dell'applicazione controllata tramite interruzione del circuito elettrico.
APPLICAZIONI
Termostato limitatore di sicurezza a distanza, per l'utilizzo nei settori:
Riscaldamento
Ventilazione
Climatizzazione

CARATTERISTICHE TECNICHE
Funzionamento a dilatazione di liquido
Gruppo termostatico a sicurezza positiva
Diametro del bulbo: standard 6 mm; su produzione specifica (min. 500 pz.) è possibile realizzare bulbi in rame da 3 a 8 mm di diametro e in inox da 3 a 6 mm di diametro.

L'apparecchio viene realizzato in due versioni:

TSLA a riarmo automatico: con differenziale standard di 40° C

TSLM a riarmo manuale: il riarmo può essere effettuato tramite pressione di un pulsante, non prima di un calo di temperatura di almeno 30°C

Valori di regolazione compresi tra 85 e 115°C, impostati in fabbrica e non modificabili da parte dell'utente.

Microinterruttore: normalmente chiuso o inversore,  concContatti bimetallici in argento/ossido di cadmio

Portata contatti:
in circuito ohmico puro:
contatto normalmente chiuso
16A/250V 50Hz
contatto inversore
contatti 1-2 16A/250V 50Hz
contatti 3-4 0.5A/250V 50Hz		 in circuito induttivo con cosj=0.6
contatto normalmente chiuso
2.5A/250V 50Hz
contatto inversore
contatti 1-2 2.5A/250V 50Hz
contatti 3-4 0.5A/250V 50Hz
Rigidità dielettrica:
4000V tra contatti chiusi e terra
1500V tra contatti aperti

CONFORMITA' ALLE NORME
Conformità NF in accordo alle NF EN60730-1 ed EN 60730-2-1
VDE-TUV
La serie TS risponde alle specifiche degli apparecchi di classe II
Conformi alle direttive europee bassa tensione (73/23) e compatibilità elettromagnetica (92/338)
Importante:

PRESENTAZIONE
Scatola in plastica caricata con fibra di vetro, temperatura massima ammessa 120°C
Capillare e bulbo in rame (acciaio inox su richiesta - min. 500 pz.)
Contatti elettrici su faston 6.3x0.8mm maschi in ottone.
Fissaggio con due viti, interasse 28mm o trmite canotto centrale filettato M10X100, con dado e cappuccio di protezione.

TABELLA CARATTERISTICHE ARTICOLI
ARTICOLO APERTURA CONTATTI (°C) INTERRUTTORE RIARMO LUNGHEZZA CAPILLARE (mm) LUNGHEZZA BULBO (mm) DIAMETRO BULBO (mm) TEMP. MAX. BULBO (°C)
TSLA 3202 95°C +0 -6K INVERSORE AUT. 1500 110 6 110
TSLA 3201 110°C +0 -6K INVERSORE AUT. 1500 110 6 125
TSLM 3203 95°C +0 -6K INVERSORE MANUALE 1500 110 6 110
TSLM 3202 110°C +0 -6K INVERSORE MANUALE 1500 110 6 125

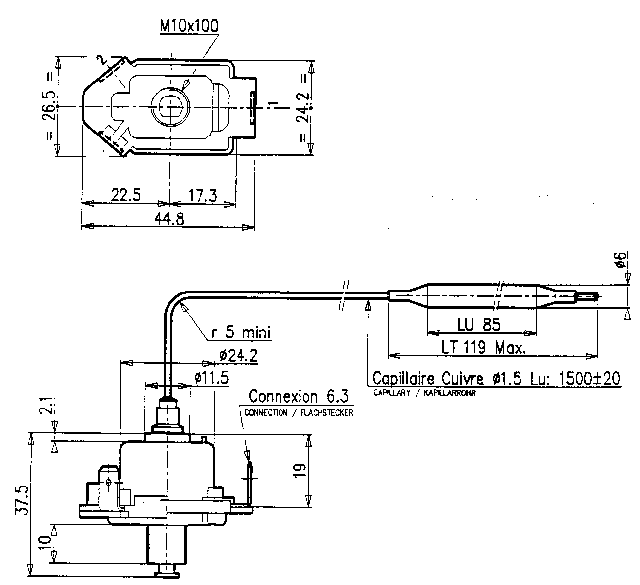

 QUOTE DI INGOMBRO:
