I termostati della gamma TU, ad alte prestazioni, assicurano la regolazione di temperature fino a 700°C. L'ingombro ridotto, la precisione delle caratteristiche meccaniche ed elettriche, l'eccellenta ffidabilità e la portata dei contatti elevata ne fanno un prodotto di qualità proverbiale. Le numerose varianti disponibili li rendono adatti alle applicazioni più disparate. Per queste ragioni i più grandi costruttori di elettrodomestici europei hanno adottato questi termostati. I termostati TX costituioscono una nuova generazione di prodotti, derivata dall'affidabilissimo TU, con caratteristiche tecniche analoghe. Precisi, robusti, con portata dei contatti elevata e facili da installare, i TX sono omologati dalla maggior parte degli organismi mondiali. I metodi di produzione automatizzata e altamente sofisticata ne garantiscono l'assoluta qualità, assicurando alte prestazioni.

CARATTERISTICHE TECNICHE
Funzionamento a dilatazioen di liquido
Temperatura massima al corpo: 150°C
Contatti bimetallici in argento/ossido di cadmio
Resistenza a calore e fuoco: Categoria D
Classe di prova II:
    -tipo 1C, operazione automatica, controllo tramite variazione di temperatura (0.5K/min): 100.000 cicli
    -operazione manuale: 10.000 cicli
Indice di protezione IP 00
Portata contatti:

in circuito ohmico puro:  16A/250V 50/60Hz  10A/400V 50/60Hz

in circuito induttivo con cosj=0.6  2.5A/250V 50/60Hz  1.5A/400V 50/60Hz

Rigidità dielettrica:
2000V tra contatti chiusi e terra
1150V tra contatti aperti
Classe di isolamento: I
Caratteristiche variabili a seconda della versione:
Contatto in scambio o normalmente chiuso
Terminali faston 6.3x0.8mm dritti o piegati a 90°
Bulbo: in rame con diametro da 3 a 8 mm, in inox con diamtro da 3 a 6 mm
Capillare in rame o inox
Asse di regolazione di lunghezza 11.5, 14 o 22 mm
Su richiesta, l'asse può avere fino a 3 punti ad attrito elevato
Su richiesta, manopole e mascherine

CONFORMITA' ALLE NORME
Conformità NF in accordo alle NF EN60730-1 ed EN 60730-2-1
TUV in accordo con le DIN 3440 (solo modelli con bulbo e capillare in rame)
KEMA, NEMKO, DEMKO, FINKO, SEMKO, OVE, VDE, ASE, BEAB, CSA.
Conformi alle direttive europee bassa tensione (73/23) e compatibilità elettromagnetica (92/338)

PRESENTAZIONE

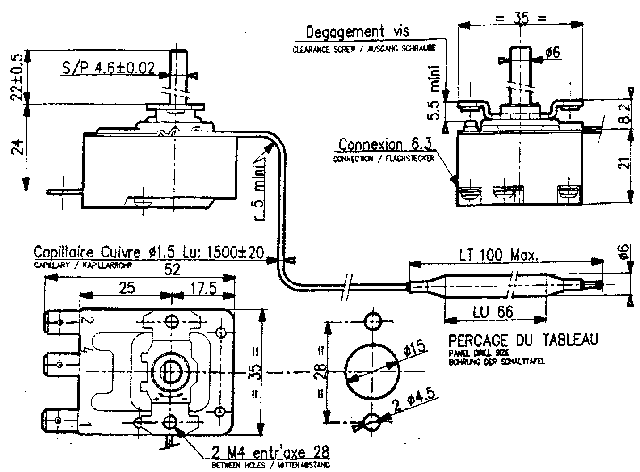

TU: corpo in ceramica 52x35x30mm
Regolazione tramite asse diam. 6 mm con tagli 4.6mm
Contatti elettrici su faston 6.3x0.8mm maschi in ottone.
Fissaggio con due viti, interasse 28mm
Massa: 120g

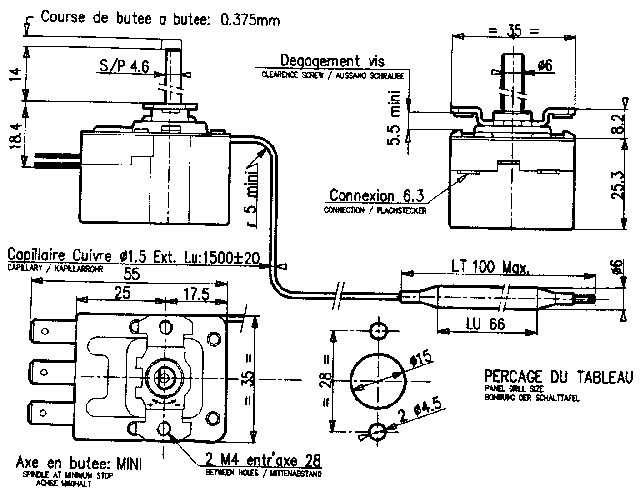

TX: corpo in PA66 caricato con fibra di vetro 55x35x33.5mm
Contatti elettrici tramite faston 6.3x0.8mm maschi in acciaio nickelato i terminali 2 e 4, in rame argentato il terminale 1.
Massa:  TX con bulbo e 1000mm di capillare in rame: 82g
             TX con bulbo e 1000mm di capillare in inox: 60g

TABELLA CARATTERISTICHE ARTICOLI


ART.	TUC3C103	TUA3C013	TUA3C103	TUA3C104	TUA3C106	TUA4C101	TUA5C101	TUA5C102	TUA5C103	TUE3C107	TUE4C019	TUE3X101	TUE3X102	TUE3X103	TUN3X101
gamma di regolazione (°C)	6-38	0-90	30-90	30-90	30-90	30-90	30-90	30-90	40-93	30-120	50-320	50-320	35-210	50-320	200-600
Rotazione totale asse	270	270	270	270	270	270	270	270		270	270	270	270	270	270
Rotazione asse sulla gamma	270	270	270	180	270	270	180	180		202	225	225	225	225	270
differenziale (K)	1.2	5	5	5	5	5	5	5	5	5	5.5	5.5	5.5	5.5	18
tipo contatto	INV	INV	INV	INV	INV	NC	INV	INV	INV	INV	NC	INV	INV	INV	INV
lunghezza capillare (mm)	1000	1500	1500	1500	1000	1800	1000	1500	1800	1000	1000	1000	1000	1000	1200
lunghezza bulbo (mm)	247	115	100	100	100	100	100	100	95	96	136	181	220	181	185
diametro bulbo (mm)	6	6	6	6	6	6	6	6	6	6	4	3	3	3	3.5
lunghezza asse (mm)	11.5	15	14	14	14	14	14	14	TAGLIO CACCIAVITE	14	11.5	22	11.5	11.5	11.5
Temperatura massima bulbo (°C)	60	140	140	140	140	140	140	140	125	190	340	340	300	340	650
Capillare	RAME	RAME	RAME	RAME	RAME	RAME	RAME	RAME	RAME	RAME	RAME	INOX	INOX	INOX	INOX
Faston	DIRITTI	DIRITTI	DIRITTI	DIRITTI	DIRITTI	90°	90°	90°	90°	DIRITTI	90°	DIRITTI	DIRITTI	DIRITTI	90°

TX
